色差儀光學濾色片法不采用色散系統和光譜模板,而是利用有色玻璃片的組合來實現盧瑟條件。為了使光探測器的相對光譜靈敏度S(λ)符合CIE的色度匹配函數x(λ)、y(λ)、z(λ),需要選擇合適的濾光片及其厚度,使其光譜透射比τ(λ)與探測器的相對光譜靈敏度S(λ)的組合結果,滿足盧瑟條件的要求。

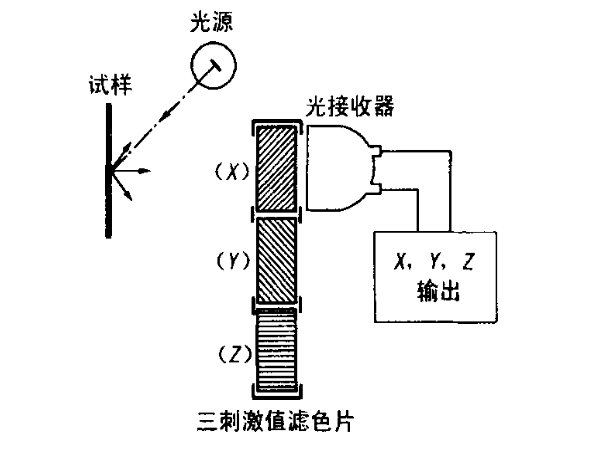

圖1采用光學濾色片法實現盧瑟條件的光電積分式色差儀的基本構成示意圖。這種類型的色差儀構造簡單,成本較低,因此在工業生產中得到廣泛的應用。
圖1 光學濾色片法光電積分式色差儀的基本構成
采用光電積分式色差儀可以方便地測定顏色的三刺激值,而現代電子及計算機技術的發展,又使這種儀器具有數據處理功能,可有測得的三刺激值自動計算出CIE LAB和CIE LUV等標準色度系統的各種色度參數。
光電積分式測色儀器的測量精度在很大程度上取決于光探測器的光譜匹配精度。由于有色玻璃的品種有限,所以往往在某些波長上會出現一定的測量誤差。因此,在進行光譜匹配計算及其制造的過程中,實際光探測器的光譜響應相對于CIE標準色度觀察者光譜三刺激值曲線,存在或大或小的差異。為了提高儀器的測色準確性,一般盡量用于被測光源相類似的標準光源來校正儀器。如果測試儀器的三色光譜曲線匹配不佳,在測量各種具有不同光譜特性的光源時,會導致一定的測量誤差。由此可見,普通的光電積分式測色儀器能準確地測出兩個具有類似光譜功率分布的色源之間的差別,但測定色源三刺激值和色品坐標的絕對精度則有一定的局限性。
